銅絲發(fā)黑的原因是多種因素造成的，不僅僅是配方問(wèn)題，還與銅絲本身所處的狀態(tài)、橡膠加工工藝、橡膠硫化工藝、電纜的結(jié)構(gòu)、護(hù)套橡膠配方、生產(chǎn)環(huán)境等諸多因關(guān)。

　　1、拉絲乳化油池面積較小，回流管道短，且密封，造成散熱慢，導(dǎo)致乳化液油溫度高。

　　2、是銅絲退火原因造成的。

　?、龠B拉連退的冷卻水一般都是用自來(lái)水、地下水，由于水質(zhì)各地不盡相同，有些地區(qū)水質(zhì)的PH 值較低，只有5.5~5.0(正常是7.0~7.5)，把原來(lái)乳化液中抗氧化油膜都清洗掉了，退火后的銅線易氧化、發(fā)黑;

　　②在普通拉絲機(jī)拉好的成品銅絲在另一條退火線上退火，冷卻水也沒有使用抗氧化劑，抗氧時(shí)間短，很快就會(huì)出現(xiàn)氧化發(fā)黑現(xiàn)象。

　　3、一些老廠沿用退火缸來(lái)退火，因此以下幾種原因也會(huì)造成氧化、發(fā)黑：

　?、僭撏嘶鸶茁菽笡]擰緊，沖完二氧化碳或高純氮后漏氣;

　?、诔龈椎你~線溫度過(guò)高，超出30℃時(shí);

　?、劾z乳化液保養(yǎng)不夠，PH 值過(guò)低。

　　這些情況夏天氣溫高時(shí)較為常見，乳化液不停地使用會(huì)有所損耗，溫度高時(shí)則損耗較快，如果不及時(shí)補(bǔ)充新的原油，這時(shí)候含脂肪量很少，再加上氣溫高，乳化液的溫度也可能超出45℃，就很容易造成氧化發(fā)黑。

　　4、另外一種情況是，由于目前普遍使用高速拉絲，其速度提高了，相對(duì)散熱時(shí)間減少了，給氧化帶來(lái)了一定空間與時(shí)間。因此，建議生產(chǎn)廠家多注意乳液的含脂量情況、使用溫度、PH 值等是否恰當(dāng)，春天黃梅雨季節(jié)細(xì)菌繁殖較快，可使用殺菌防霉劑，夏天可用抗氧化劑，解決氧化、發(fā)黑等問(wèn)題。

▎原因

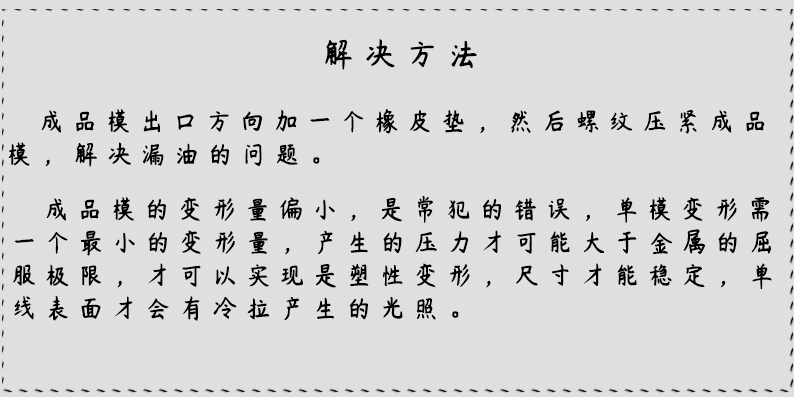

　?、俪善纺５淖冃瘟刻∷?

　?、谀＞哞偺椎耐鈬扒胺?jīng)]有密封好

　　我們經(jīng)常會(huì)用到各種使用線圈的產(chǎn)品，如馬達(dá)、助聽器、遙控玩具、無(wú)線充電器、電源開關(guān)、電腦······線圈發(fā)黑是因?yàn)殂~線的氧化，線圈的主要材質(zhì)基本使用銅線，而金屬都會(huì)氧化，所以我們就會(huì)看到線圈發(fā)黑的情況。

　　1、技術(shù)原因

　　以前國(guó)內(nèi)大多數(shù)廠家均使用通用性銅桿，銅含量可達(dá)99.95%，可是就算如此，銅之中還是存在氧 。因?yàn)殂~本身不是無(wú)氧銅，在加工過(guò)程中，銅的表面難免會(huì)與空氣接觸而出現(xiàn)氧化?，F(xiàn)在，國(guó)內(nèi)引進(jìn)了無(wú)氧銅的先進(jìn)生產(chǎn)技術(shù)，以及國(guó)內(nèi)自行開發(fā)的無(wú)氧銅生產(chǎn)技術(shù)，使整個(gè)銅線行業(yè)均用上了無(wú)氧銅，這無(wú)疑已經(jīng)大大改善了銅絲的發(fā)黑問(wèn)題。不過(guò)，由于對(duì)銅桿的加工，特別是韌煉工藝的運(yùn)用，和成品銅線芯存放的條件不好，使得銅線本身還是會(huì)有輕微的氧化。

　　2、絕緣層的材料問(wèn)題

　　絕緣漆可分為浸漬漆、漆包線漆、覆蓋漆、硅鋼片漆、防電暈漆等五類。其中浸漬漆就是用作浸漬處理電機(jī)、電器線圈的。浸漬漆能起到填充絕緣系統(tǒng)中的間隙和微孔的作用，并在被浸漬物表面形成連續(xù)漆膜，使線圈粘結(jié)成一個(gè)結(jié)實(shí)的整體，有效提高絕緣系統(tǒng)的整體性、導(dǎo)熱性、耐潮性、介電強(qiáng)度和機(jī)械強(qiáng)度的性能。其次，也起到散熱的作用。絕緣漆在浸透時(shí)，烘干后的線圈可以看做一個(gè)整體，內(nèi)外層熱量能夠輕易的傳導(dǎo)，從而起到散發(fā)熱量的作用。現(xiàn)在我國(guó)的浸漬漆、絕緣油生產(chǎn)工藝、制備方法、專利配方技術(shù)資料還相對(duì)落后，生產(chǎn)加工的浸漬漆基本只起到短暫的作用，時(shí)間一長(zhǎng)就會(huì)出現(xiàn)掉落、失效的現(xiàn)象。

　　3、使用的問(wèn)題

　　我們?cè)谑褂镁€圈銅線的過(guò)程中，經(jīng)常會(huì)出現(xiàn)這樣的問(wèn)題：碰撞摩擦;沖洗較慢，水分大量與線圈接觸;使用廢機(jī)油潤(rùn)滑，造成導(dǎo)體表面有殘留物和絕緣層的破壞;在后續(xù)加工時(shí)造成導(dǎo)體氧化;

　　4、銅線退火工藝

　　銅線退火指將銅線緩慢加熱到一定的高溫后，持續(xù)保持一段時(shí)間，然后以相應(yīng)的速度冷卻的一種金屬熱處理方法。銅線退火工藝可以降低硬度，改善切削加工性、消除殘余應(yīng)力，穩(wěn)定尺寸，減少變形與裂紋傾向;細(xì)化晶粒，調(diào)整組織，消除組織缺陷。不過(guò)，一旦生產(chǎn)過(guò)程中溫度高于50 ℃出罐，規(guī)定抽氣時(shí)間不足、SO?含量高，保護(hù)氣體不純就會(huì)造成退火不足，一段時(shí)間后銅線就會(huì)容易發(fā)黑。線圈銅絲發(fā)黑是多種因素造成的，不僅僅是以上四個(gè)問(wèn)題，還與銅絲本身所處的狀態(tài)、線圈加工工藝、硫化工藝、線圈的結(jié)構(gòu)、配方、線圈生產(chǎn)環(huán)境等諸多因素有關(guān)。

　　橡套電纜銅絲發(fā)黑是多種因素造成的，不僅僅是橡皮的配方問(wèn)題，還與銅絲本身所處的狀態(tài)、橡膠加工工藝、橡膠硫化工藝、電纜的結(jié)構(gòu)、護(hù)套橡膠配方、生產(chǎn)環(huán)境等諸多因素有關(guān)。

　　1、橡皮發(fā)粘和銅絲發(fā)黑的原因分析

　　1.1 銅絲本身的原因

　　在20世紀(jì)50到60年代，國(guó)內(nèi)大多數(shù)廠家均使用普通銅桿，銅含量為99.99%，均為有氧銅桿，生產(chǎn)方法都是銅錠加熱后經(jīng)多道壓延后制得黑色銅桿，經(jīng)過(guò)大、中、小拉將銅桿制成比較細(xì)的銅絲。因?yàn)殂~本身不是無(wú)氧銅，在加工過(guò)程中銅絲表面難免出現(xiàn)氧化。到了20世紀(jì)80年代，國(guó)內(nèi)引進(jìn)了無(wú)氧銅桿的先進(jìn)生產(chǎn)技術(shù)，以及國(guó)內(nèi)自行開發(fā)的無(wú)氧銅桿生產(chǎn)技術(shù)，使整個(gè)電線電纜行業(yè)均用上了無(wú)氧銅桿，這無(wú)疑是改善了銅絲的發(fā)黑問(wèn)題。但由于對(duì)銅桿的加工，特別是韌煉工藝的掌握以及加工好的銅線芯存放的條件不好，使銅線芯本身已有輕微的氧化，這也是銅絲發(fā)黑的原因之一。

　　1.2 橡膠配方的原因

　　20世紀(jì)50年代，橡膠絕緣均采用天然膠和丁苯膠并用配方。由于絕緣橡皮直接與銅線接觸，所以就不能直接使用硫磺作硫化劑，即使用很少的硫磺也會(huì)使銅線發(fā)黑。必須使用一些能夠分解出游離硫的化合物，如前面提到過(guò)的促進(jìn)劑TMTD 、硫化劑VA-7，同時(shí)還要配合一些硫化促進(jìn)劑來(lái)提高硫化速度和硫化程度，確保絕緣橡皮的物理機(jī)械性能和電氣性能。但從絕緣橡皮的彈性、強(qiáng)力和永久變形看，都不如加有硫磺的橡皮(如果不考慮銅絲發(fā)黑的話)。幾十年的實(shí)踐已經(jīng)證實(shí)TMTD 無(wú)法解決銅絲的發(fā)黑問(wèn)題。另外，絕緣橡皮要有各種顏色，紅、藍(lán)、黃、綠、黑是基本顏色，這些顏色的出現(xiàn)也會(huì)促使橡皮發(fā)粘和銅絲發(fā)黑。配方中的主要填充劑是輕質(zhì)碳酸鈣和滑石粉，由于價(jià)格的關(guān)系，有些廠家為了降低成本，用價(jià)格特別便宜的碳酸鈣和滑石粉，這些填充劑粒子粗、游離堿的含量大、雜質(zhì)多，所以物理機(jī)械性能比較差，電性能不好，還容易造成銅絲發(fā)黑。還有的廠用活性超細(xì)碳酸鈣來(lái)提高絕緣橡皮的物理機(jī)械性能，而活性鈣多數(shù)是用硬脂酸來(lái)處理的，這種酸也是促使銅絲發(fā)黑的原因。硫化劑VA-7的使用，可以改善銅絲發(fā)黑，但由于硫化程度不夠，橡皮的永久變形大，會(huì)造成橡皮發(fā)粘。特別是加入促進(jìn)劑ZDC 以后，提高了硫化速度，為了防止焦燒，還要加入促進(jìn)劑DM 來(lái)延緩焦燒時(shí)間。從促進(jìn)劑ZDC的結(jié)構(gòu)看，是在TETD 結(jié)構(gòu)中兩個(gè)相連接的硫中間接上一個(gè)金屬鋅，結(jié)構(gòu)式為S S H5C2 ‖ ‖ H5C2 >N-C-S-Zn-S-C-N < H5C2 H5C2 與TETD 結(jié)構(gòu)式 S S H5C2 ‖ ‖ H5C2 >N-C-S-S-C-N < H5C2 H5C2 十分接近，在配方中還無(wú)法避開和秋蘭姆相似的結(jié)構(gòu)銅絲發(fā)黑可能時(shí)間略長(zhǎng)一點(diǎn)，但沒有從根本上解決。

　　2、從電線電纜結(jié)構(gòu)分析

　　2.1 銅的催化老化是橡皮發(fā)粘的重要原因。

　　前蘇聯(lián)電纜科學(xué)研究院試驗(yàn)證明：硫化過(guò)程中銅從與橡膠接觸處滲入到絕緣橡膠中，1.0-2.0mm 厚度的絕緣橡皮含銅0.009-0.0027%。眾所周知，微量銅對(duì)橡皮有極大的破壞作用，也就是我們通常說(shuō)的重金屬對(duì)橡膠的催化老化。在絕緣硫化過(guò)程中，秋蘭姆析出若干游離硫與銅反應(yīng)，形成活性含銅基團(tuán) CH3 │ CH2-CH-C-CH2- │ │ S S │ │ Cu Cu 在老化時(shí)，較弱的-S-S-鍵斷裂，形成活性含銅基：Cu-S-，它與橡膠作用，同時(shí)與氧作用，破壞橡膠的長(zhǎng)鍵分子，使橡膠變軟變粘，是低分子鏈的組合。法國(guó)橡膠研究院研究發(fā)粘重現(xiàn)問(wèn)題時(shí)也指出：如果橡膠中含有有害的金屬，如銅、錳等重金屬鹽類，那么不管促進(jìn)劑的種類，均會(huì)發(fā)生橡膠發(fā)粘現(xiàn)象。

　　2.2 橡套電纜中硫磺向絕緣橡皮和銅線表面的遷移

　　前蘇聯(lián)科學(xué)家應(yīng)用放射性同位素證實(shí)了電纜護(hù)套橡膠中硫擴(kuò)散的可能性。以天然橡膠為基的硫化膠中，在130-150℃的溫度下，游離硫的擴(kuò)散系數(shù)約為10-6cm2/s。連續(xù)硫化的生產(chǎn)廠，硫化護(hù)套橡膠時(shí)，溫度在185-200℃之間，這個(gè)擴(kuò)散的系數(shù)就更大。由于橡套游離硫的擴(kuò)散，改變了秋蘭姆橡膠的結(jié)構(gòu)，可能形成多硫鍵。這些多硫化合物通過(guò)化學(xué)分解和化合實(shí)現(xiàn)遷移，即“ 化學(xué)擴(kuò)” 。由于遷移的結(jié)果，不僅可改變絕緣橡皮的結(jié)構(gòu)，降低其耐熱性，而且硫與銅表面反應(yīng)，形成硫化銅和硫化亞銅，導(dǎo)致銅線發(fā)黑。反過(guò)來(lái)，硫化銅和硫化亞銅加速橡膠的老化，又導(dǎo)致發(fā)粘現(xiàn)象的發(fā)生。

　　3、加工工藝方面的原因

　　3.1 橡料加工方面的原因

　　在以天然膠和丁苯膠并用為基礎(chǔ)的絕緣配方中，天然膠需要通過(guò)塑煉來(lái)提高橡膠的可塑性。有些大廠為了產(chǎn)量，用密煉機(jī)塑煉，還要加入少量的化學(xué)增塑劑--促進(jìn)劑M 來(lái)提高塑性。如果塑煉溫度和生膠濾橡時(shí)的溫度控制不好，出現(xiàn)140℃以上的高溫，當(dāng)生膠放到開煉機(jī)上緩慢通過(guò)滾筒，而上面的積膠由于受到熱氧和促進(jìn)劑M 的同時(shí)作用，會(huì)發(fā)現(xiàn)橡膠表面好象涂了一層油，實(shí)際上是橡膠分子在化學(xué)增塑劑的促進(jìn)下斷鏈比較嚴(yán)重，產(chǎn)生了比較軟和粘的較小分子量橡膠。雖然后來(lái)與丁苯膠并用混煉出絕緣橡料，這些小分子量的天然膠被均勻地分散在膠料中，這些膠料擠包在銅絲上進(jìn)行連續(xù)硫化后，當(dāng)時(shí)可能看不出什么問(wèn)題，但已經(jīng)為橡膠粘銅絲埋下了一個(gè)隱患，也就是說(shuō)，這些小分子量的天然膠將首先出現(xiàn)局部粘銅絲現(xiàn)象。絕緣橡皮加硫化劑和促進(jìn)劑的工藝也十分重要。有些小廠在開煉機(jī)上加硫化劑，就是將裝有硫化劑的罐子，在滾筒的中部倒入，中間很多，而兩邊較少。當(dāng)硫化劑吃入橡皮中，翻三角的次數(shù)較少，會(huì)使硫化劑在橡料中分布不均勻。這樣在擠包連續(xù)硫化時(shí)，含硫化劑比較多的地方很容易出現(xiàn)銅絲發(fā)黑現(xiàn)象，在發(fā)黑的地方時(shí)間一長(zhǎng)，還會(huì)出現(xiàn)橡皮粘銅絲的現(xiàn)象。

　　3.2 絕緣橡皮硫化方面的原因

　　有些企業(yè)為了追求產(chǎn)量，連續(xù)硫化管只有60米長(zhǎng)，蒸汽壓力是1.3Mpa，而硫化速度要開到120米/分，這樣絕緣橡膠在管中的停留時(shí)間只有30秒。橡皮本身是熱的不良導(dǎo)體，絕緣線芯表面溫度大于190℃，當(dāng)溫度傳熱到與銅線接觸的里層橡皮時(shí)，又被銅線吸熱，銅線升溫到與里層橡皮溫度接近時(shí)，硫化的橡皮電線芯已經(jīng)出硫化管了。這樣里層橡皮溫度比較低，大約為170℃，停留只有幾秒鐘就出硫化管，進(jìn)入冷卻和收線，絕緣橡皮就會(huì)硫化不足。為了達(dá)到足夠的硫化。促進(jìn)劑TMTD 的用量(作硫化劑用)高達(dá)3.4%，過(guò)量的硫化劑，在硫化過(guò)程中放出的游離硫也多，除供交聯(lián)橡膠分子外，還有多余的游離硫。這是促使銅線表面發(fā)黑的原因?？傊?，解決銅線發(fā)黑的問(wèn)題，難度仍然較大，從銅絲到橡皮的每一道工序都要認(rèn)真對(duì)待，才能取得較好的效果。膠種選擇和硫化體系的采用仍是問(wèn)題的關(guān)鍵所在。這個(gè)問(wèn)題的解決需要經(jīng)歷時(shí)間的考驗(yàn)。

——摘自徐志海  銅材之家
